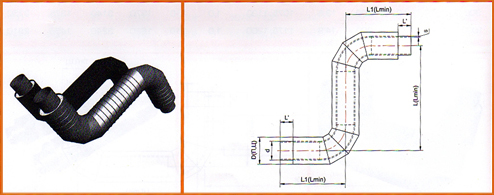

Z-образный элемент стальной в полиэтиленовой и оцинкованной трубе-оболочке
| ТРУБА СТАЛЬНАЯ |
| dy, мм |
d, мм |
S, мм |
ГОСТ на трубу стальную |
Защитная труба-оболочка |
L, мм |
А, мм |
Расчетная масса 1 метра изделия, кг |
| Dп.ц, мм |
Sп, мм |
S*ц, мм |
П |
Ц |
| 25 |
32 |
3.0 |
8731
8733 |
110 |
2.5 |
0.55 |
1000 |
2000 |
15.0 |
16.4 |
| 32 |
38 |
3.0 |
110 |
2.5 |
0.55 |
1000 |
2000 |
16.4 |
17.8 |
| 40 |
45 |
3.0 |
125 |
2.5 |
0.55 |
1000 |
2000 |
18.4 |
19.8 |
| 50 |
57 |
3.0 |
10704 |
125 |
2.5 |
0.55 |
1000 |
2000 |
22.2 |
24.2 |
| 65 |
76 |
3.0 |
140 |
3.0 |
0.55 |
1000 |
2000 |
28.2 |
31.0 |
| 80 |
89 |
4.0 |
160 |
3.0 |
0.55 |
1000 |
2000 |
40.6 |
44.4 |
| 100 |
108 |
4.0 |
180 |
3.0 |
0.55 |
1000 |
2000 |
52.0 |
54.4 |
| 100 |
114 |
4.0 |
200 |
3.2 |
0.55 |
1000 |
2000 |
57.0 |
58.6 |
| 125 |
133 |
4.0 |
225 |
3.5 |
0.55 |
1000 |
2000 |
64.0 |
65.8 |
| 150 |
159 |
4.5 |
250 |
3.9 |
0.55 |
1000 |
2000 |
83.0 |
86.2 |
| 200 |
219 |
6.0 |
315 |
4.9 |
0.55 |
1000 |
2000 |
141.4 |
142.4 |
| 250 |
273 |
7.0 |
400 |
5.6 |
0.70 |
1000 |
2000 |
207.4 |
205.0 |
| 300 |
325 |
7.0 |
450 |
5.6 |
0.70 |
1000 |
2000 |
241.0 |
240.4 |
| 350 |
377 |
7.0 |
500 |
6.2 |
0.70 |
1200 |
2400 |
370.4 |
362.6 |
| 400 |
426 |
7.0 |
560 |
7.0 |
0.70 |
1200 |
2400 |
408.0 |
398.4 |
| 500 |
530 |
7.0 |
20295 |
710 |
8.9 |
0.70 |
1300 |
2600 |
627.8 |
589.0 |
| 600 |
630 |
8.0 |
800 |
10.0 |
1.00 |
1300 |
2600 |
768.6 |
710.4 |
| 700 |
720 |
8.0 |
900 |
11.2 |
1.00 |
1400 |
3000 |
943.2 |
827.4 |
| 800 |
820 |
9.0 |
1000 |
12.4 |
1.00 |
1500 |
3200 |
1174.2 |
1090.6 |
| 900 |
920 |
10.0 |
1100 |
13.8 |
1.00 |
1600 |
3600 |
1358.0 |
1227.0 |
| 1000 |
1020 |
11.0 |
1200 |
14.9 |
1.00 |
1700 |
3800 |
1610.8 |
1440.4 |
|
|
|
|
1. Пример условного обозначения Z-образного элемента трубопровода с кабелем вывода стального (стального оцинкованного) с наружным диаметром 219 мм,толщиной стенки патрубков 6 мм, с изоляцией типа 1 из пенополиуретана в полиэтиленовой ( оцинкованной) трубе-оболочке.
Z-образный элемент Ст (Ц) 219×6-1-ППУ-ПЭ (ОЦ)
|
