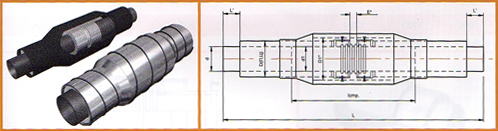

Сильфонное компенсирующее устройство стальное в полиэтиленовой и оцинкованной трубе-оболочке
| ТРУБА СТАЛЬНАЯ |
| dy, мм |
d, мм |
S, мм |
ГОСТ на трубу сталь
-ную |
Защитная труба-оболочка |
L, мм |
Узел сильфонного компенсатора |
Расчетная масса 1 метра изделия, кг |
| Dп.ц, мм |
Sп, мм |
S*ц, мм |
Pn, МПа |
D1, ?? |
E, мм (осевой ход) |
l, мм |
П |
Ц |
| 50 |
57 |
3.0 |
10704 |
125 |
2.5 |
0.55 |
1000 |
1,6 |
194 |
70 |
1119 |
47.8 |
48.2 |
| 65 |
76 |
3.0 |
140 |
3.0 |
0.55 |
219 |
70 |
1119 |
57.4 |
56.2 |
| 80 |
89 |
4.0 |
160 |
3.0 |
0.55 |
219 |
70 |
1129 |
69.9 |
68.7 |
| 100 |
108 |
4.0 |
180 |
3.0 |
0.55 |
273 |
80 |
1150 |
76.3 |
71.8 |
| 100 |
114 |
4.0 |
200 |
3.2 |
0.55 |
273 |
80 |
1150 |
81.8 |
81.1 |
| 125 |
133 |
4.0 |
225 |
3.5 |
0.55 |
299 |
90 |
1181 |
121.0 |
117.4 |
| 150 |
159 |
4.5 |
250 |
3.9 |
0.55 |
325 |
100 |
1197 |
134.4 |
130.7 |
| 200 |
219 |
6.0 |
315 |
4.9 |
0.55 |
2400 |
377 |
140 |
1323 |
188.2 |
190.9 |
| 250 |
273 |
7.0 |
400 |
5.6 |
0.70 |
480 |
160 |
1572 |
210.5 |
209.9 |
| 300 |
325 |
7.0 |
450 |
5.6 |
0.70 |
530 |
180 |
1621 |
386.4 |
357.1 |
| 400 |
426 |
7.0 |
560 |
7.0 |
0.70 |
3000 |
630 |
190 |
1678 |
542.0 |
522.7 |
| 500 |
530 |
7.0 |
20295 |
710 |
8.9 |
0.70 |
820 |
200 |
1702 |
679.7 |
628.8 |
| 600 |
630 |
8.0 |
800 |
10.0 |
1.00 |
920 |
200 |
1715 |
790.0 |
737.7 |
| 700 |
720 |
8.0 |
900 |
11.2 |
1.00 |
1020 |
210 |
1738 |
959.3 |
863.3 |
| 800 |
820 |
9.0 |
1000 |
12.4 |
1.00 |
1120 |
210 |
1766 |
1129.1 |
1033.2 |
| 900 |
920 |
9.0 |
1100 |
13.8 |
1.00 |
1220 |
210 |
1764 |
1281.9 |
1185.9 |
| 1000 |
1020 |
10.0 |
1200 |
14.9 |
1.00 |
1320 |
220 |
1796 |
1586.8 |
1490.0 |
|
|
|
|
1. Пример условного обозначения Сильфонного компенсирующего устройства трубопровода стального с условным диаметром 200 мм, расчетным давлением сети 1,6 МПа, осевым ходом 140( ± 70) мм, с изоляцией типа 1 из пенополиуретана в полиэтиленовой ( оцинкованной) оболочке.
Сильфонное компенсирующее устройство СКУ Ст (Ц) 200-1.6-140-1-ППУ-ПЭ (ОЦ)
|
