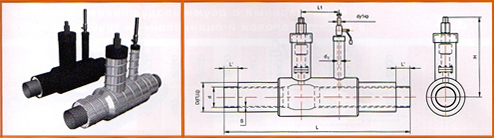

Кран шаровый с воздушником стальной в полиэтиленовой и оцинкованной трубе-оболочке
| ТРУБА СТАЛЬНАЯ |
| dy, мм |
d, мм |
S, мм |
ГОСТ на трубу сталь
ную |
Защитная труба-оболочка |
d1, мм |
L1, мм |
L, мм |
Высота
штока (H), мм |
dy
сер
вис
ного кра
на, мм |
Рас
четная масса изде
лия при Hоп, кг |
| Dп.ц, мм |
Sп, мм |
S*ц, мм |
Hmin |
Hст |
Hmax |
Hоп |
П |
Ц |
| 25 |
32 |
3.0 |
8731
8733 |
110 |
2.5 |
0.55 |
25 |
360 |
1900 |
150 |
400 |
3300 |
1000 |
20 |
15 |
16 |
| 32 |
38 |
3.0 |
110 |
2.5 |
0.55 |
25 |
360 |
160 |
404 |
2000 |
20 |
15 |
17 |
| 40 |
45 |
3.0 |
125 |
2.5 |
0.55 |
25 |
360 |
175 |
413 |
5000 |
20 |
17 |
19 |
| 50 |
57 |
3.0 |
10704 |
125 |
2.5 |
0.55 |
25 |
360 |
180 |
420 |
3500 |
20 |
20 |
22 |
| 65 |
76 |
3.0 |
140 |
3.0 |
0.55 |
25 |
360 |
235 |
424 |
3500 |
20 |
25 |
27 |
| 80 |
89 |
4.0 |
160 |
3.0 |
0.55 |
25 |
360 |
245 |
434 |
2800 |
20 |
31 |
33 |
| 100 |
114 |
4.0 |
200 |
3.2 |
0.55 |
25 |
375 |
275 |
453 |
4500 |
20 |
42 |
44 |
| 125 |
133 |
4.0 |
225 |
3.5 |
0.55 |
25 |
375 |
375 |
492 |
3000 |
20 |
53 |
55 |
| 150 |
159 |
4.5 |
250 |
3.9 |
0.55 |
25 |
375 |
410 |
513 |
2500 |
20 |
58 |
70 |
| 200 |
219 |
6.0 |
315 |
4.9 |
0.55 |
32 |
405 |
2000 |
460 |
537 |
3000 |
25 |
118 |
118 |
| 250 |
273 |
7.0 |
400 |
5.6 |
0.70 |
32 |
535 |
2300 |
549 |
613 |
1800 |
25 |
234 |
231 |
| 300 |
325 |
7.0 |
450 |
6.2 |
0.70 |
32 |
575 |
3000 |
606 |
664 |
1100 |
25 |
334 |
329 |
| 350 |
377 |
7.0 |
500 |
7.0 |
0.70 |
38 |
605 |
727 |
727 |
1445 |
32 |
416 |
405 |
| 400 |
426 |
7.0 |
560 |
8.9 |
0.70 |
38 |
650 |
789 |
789 |
4350 |
32 |
605 |
589 |
| 500 |
530 |
7.0 |
20295 |
710 |
10.0 |
0.70 |
45 |
705 |
905 |
905 |
4000 |
40 |
884 |
847 |
|
|
1. Пример условного обозначения Крана шарового с воздушником стального (стального оцинкованного) с условным диаметром крана шарового 200 мм, условным диаметром крана воздушника 25 мм, высотой крана Н=1 м с изоляцией типа 1 из пенополиуретана в полиэтиленовой ( оцинкованной) оболочке.
Кран шаровый с воздушником Ст (Ц) 200-25-1-ППУ-ПЭ (ОЦ) Н=1

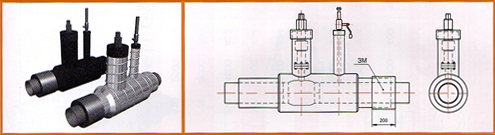

2. Пример условного обозначения Крана шарового с воздушником стального (стального оцинкованного) с условным диаметром крана шарового 200 мм, условным диаметром крана воздушника 25 мм, высотой крана Н=1 м с изоляцией типа 1 из пенополиуретана в полиэтиленовой ( оцинкованной) оболочке с металлической заглушкой изоляции длиной 200 мм с закольцовкой проводников СОДК.
Кран шаровый с воздушником Ст (Ц) 200-25-1-ППУ-ПЭ (ОЦ)- 200 3М Н=1

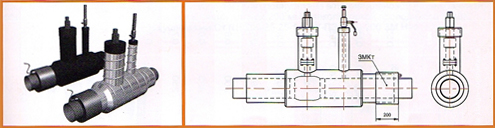

3. Пример условного обозначения Крана шарового с воздушником стального (стального оцинкованного) с условным диаметром крана шарового 200 мм, условным диаметром крана воздушника 25 мм, высотой крана Н=1 м с изоляцией типа 1 из пенополиуретана в полиэтиленовой ( оцинкованной) оболочке с металлической заглушкой изоляции длиной 200 мм с торцевым кабелем вывода проводников СОДК.
Кран шаровый с воздушником Ст (Ц) 200-25-1-ППУ-ПЭ (ОЦ)- 200 3МКт Н=1
|
