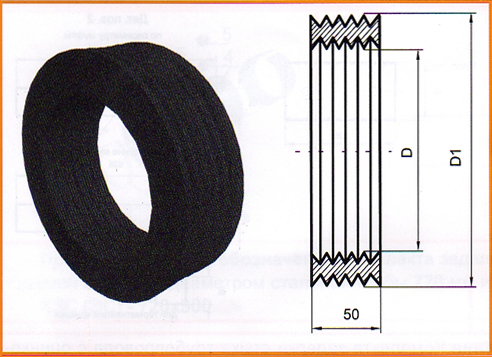

Манжет стенового ввода
| ТРУБА СТАЛЬНАЯ |
| dy, мм |
d, мм |
D, мм |
D1, мм |
| 25 |
32 |
110 |
142 |
| 32 |
38 |
110 |
142 |
| 40 |
45 |
110 |
142 |
| 50 |
57 |
125 |
157 |
| 65 |
76 |
140 |
172 |
| 80 |
89 |
160 |
192 |
| 100 |
114 |
200 |
232 |
| 125 |
133 |
225 |
257 |
| 150 |
159 |
250 |
282 |
| 200 |
219 |
315 |
347 |
| 250 |
273 |
400 |
432 |
| 300 |
325 |
450 |
482 |
| 350 |
377 |
500 |
532 |
| 400 |
426 |
560 |
592 |
| 500 |
530 |
710 |
742 |
| 600 |
630 |
800 |
832 |
| 700 |
720 |
900 |
932 |
| 800 |
820 |
1000 |
1032 |
| 900 |
920 |
1100 |
1132 |
| 1000 |
1020 |
1200 |
1232 |
|
|
|
| ТРУБА ОЦИНКОВАННАЯ |
| dy, мм |
d, мм |
D, мм |
D1, мм |
| 25 |
33.5 |
110 |
142 |
| 32 |
42.3 |
110 |
142 |
| 40 |
48.0 |
110 |
142 |
| 50 |
60.0 |
125 |
157 |
| 65 |
75.5 |
140 |
172 |
| 80 |
88.5 |
160 |
192 |
| 100 |
114.0 |
200 |
232 |
| 125 |
140.0 |
225 |
257 |
| 150 |
165.0 |
250 |
282 |
| Код изделия: СВ- |
X |
| Пример: СВ-1200 |
1. Пример условного обозначения Манжет стенового ввода для трубопровода диаметром 100 мм.
СВ-110
|
